Transformateurs de distribution pour immeubles multilogements

Delta HexaVolt

Les transformateurs Delta HexaVolt sont conçus pour simplifier et améliorer les systèmes électriques. En remplaçant trois transformateurs monophasés par une seule unité performante, cette solution innovante réduit le temps d’installation, permet des économies d’espace et améliore l’efficacité énergétique.

Delta HexaVolt

Principaux avantages

Espace

38%
DE SURFACE EN MOINS*

Le design compact réduit l’encombrement

et diminue l’émission de chaleur,

facilitant ainsi son intégration

dans les salles électriques exigües.

Énergie

20%
D’ÉNERGIE EN MOINS*

Fonctionnant sur un système triphasé, ce transformateur est plus efficace que trois unités monophasées à pleine charge, ce qui réduit la consommation d’énergie et les coûts à long terme.

Temps

66%
DE TEMPS D’INSTALLATION EN MOINS*

Avec un seul transformateur à installer,

le processus nécessite moins de temps

et de matériaux, réduisant ainsi

les coûts d’installation globaux.

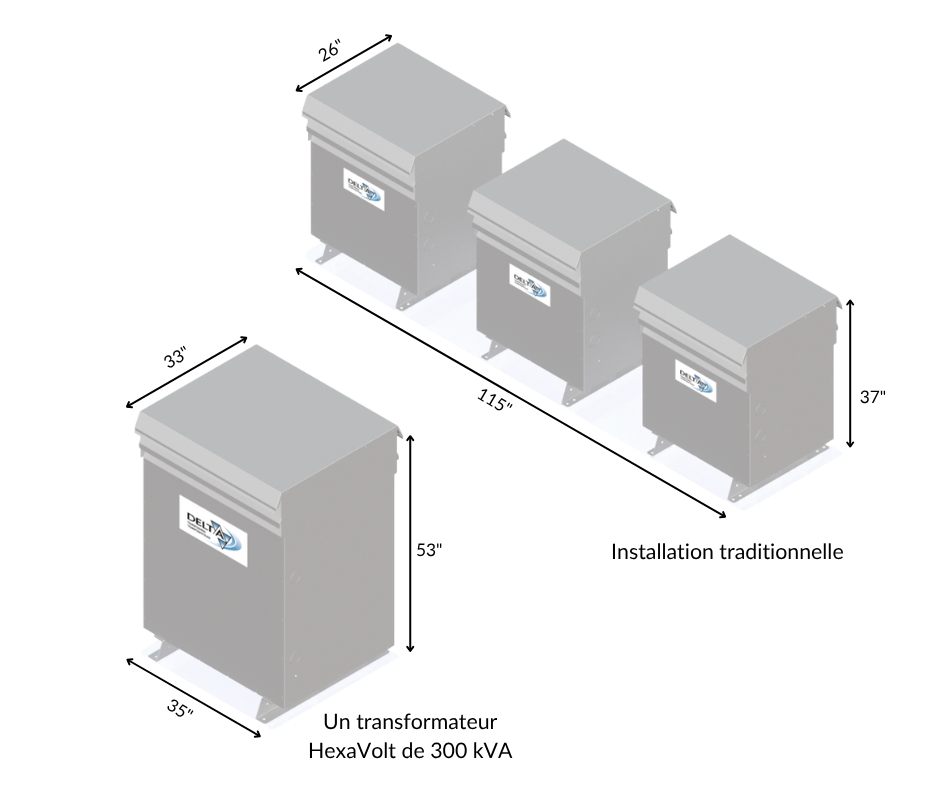

HexaVolt-3D-FR-2

*Comparé à trois transformateurs monophasés.

Installation traditionnelle versus solution Delta HexaVolt

Les transformateurs monophasés sont couramment utilisés pour alimenter les immeubles résidentiels multi-logements. En général, cette configuration implique trois transformateurs, 12 ancrages au sol, trois interrupteurs et de nombreux câbles, ce qui rend les salles électriques exiguës et encombrées.

Le transformateur HexaVolt simplifie cette configuration avec une solution compacte tout-en-un qui comprend un transformateur triphasé, trois sorties monophasées et ne nécessite que quatre ancrages et un interrupteur.


  • kVA : 150, 225, 300, 450, 600
  • Fréquence : 60 Hz
  • Phase : Primaire connecté en Delta. Le secondaire est connecté en étoile avec un conducteur neutre centré sur chaque phase, fournissant 120 V ligne-neutre et 240 V ligne-ligne, ainsi que 208 V phase-phase. Deux prises d’ajustement à pleine capacité de 2,5 %, 2 en dessous (FCBN) et 2 au-dessus (FCAN)
  • Matériau de bobinage : Aluminium
  • Système d’isolation : Classe d’isolation 220°C. Montée en température de 150°C
  • Classe BIL : 10 kV BIL
  • Type de boîtier : Ventilé, type 3R, à l’épreuve des gicleurs
  • Processus EVI : Le processus d’imprégnation pour l’assemblage noyau-et-enroulement comprendra une période sous vide, suivie d’une imprégnation sous pression avec résine époxy
  • Finition du boîtier : Finition grise ANSI-61
  • Neutre : 3 ou 6 bornes selon le kVA
  • Entrée de conduit : Prédécoupes sur les deux côtés, 2 par côté
  • Impédance : Standard
  • Fixation : Montage au sol uniquement
  • Efficacité : Conformes aux normes canadiennes - DORS/2018-201 (RNCan 2019), Règlement de l’Ontario 404/12 et Décret du Quebec: O.C./DECRET/1394-2018
  • Niveau sonore : Max. 50 dB jusqu’à 150 kVA, 55 dB de 225 kVA à 300 kVA et 60 dB à 450 kVA et 62 dB à 600 kVA. Coussinets antivibrations utilisés entre le noyau et le boîtier
  • Certifications : Certifié CSA
  • Garantie : 10 ans, avec clause de responsabilité limitée standard
